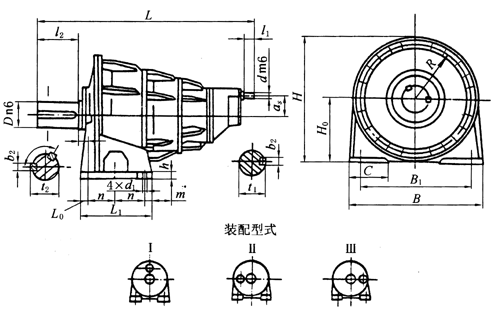

NCZD減速器的外形、裝配型式和安裝尺寸(mm)
規格 代號 | 型號 規格 | 公稱傳 動比i | 外形及中心高 | 軸伸 | 地腳尺寸 | 質量(kg) | 潤滑油 量(L) | ||||||||||||||||||
L | B | H | H0 | R/as | d | D | l1 | l2 | t1 | b1 | t2 | b2 | L1 | L0 | n | m | h | B1 | C | d1 | |||||
1 | NCZD 315 | 450～1120 | 845 | 560 | 525 | 265 | 260 82 | 20 | 120 | 36 | 165 | 22.5 | 6 | 127 | 32 | 520 | 35 | 130 | 30 | 25 | 470 | 240 | 22 | 430 | 20 |
2 | NCZD 355 | 450～1120 | 974 | 630 | 590 | 300 | 290 91 | 22 | 140 | 36 | 200 | 24.5 | 6 | 148 | 36 | 380 | 38 | 155 | 35 | 28 | 520 | 170 | 26 | 540 | 26 |
3 | NCZD 400 | 450～1120 | 1054 | 710 | 660 | 335 | 330 100 | 28 | 150 | 42 | 200 | 31 | 8 | 158 | 36 | 400 | 51 | 165 | 35 | 35 | 600 | 210 | 26 | 700 | 40 |
4 | NCZD 450 | 450～1120 | 1175 | 800 | 745 | 375 | 370 100 | 35 | 170 | 58 | 240 | 38 | 10 | 179 | 40 | 468 | 60 | 180 | 50 | 35 | 670 | 220 | 33 | 950 | 50 |
5 | NCZD 500 | 450～1120 | 1350 | 900 | 835 | 425 | 410 127 | 40 | 200 | 82 | 280 | 43 | 12 | 210 | 45 | 500 | 80 | 200 | 50 | 40 | 770 | 240 | 33 | 1380 | 65 |
6 | NCZD 560 | 450～1120 | 1440 | 1020 | 950 | 486 | 470 145 | 45 | 220 | 82 | 280 | 48.5 | 14 | 231 | 50 | 580 | 78.5 | 230 | 60 | 40 | 880 | 300 | 39 | 1750 | 80 |
